Détec­teur

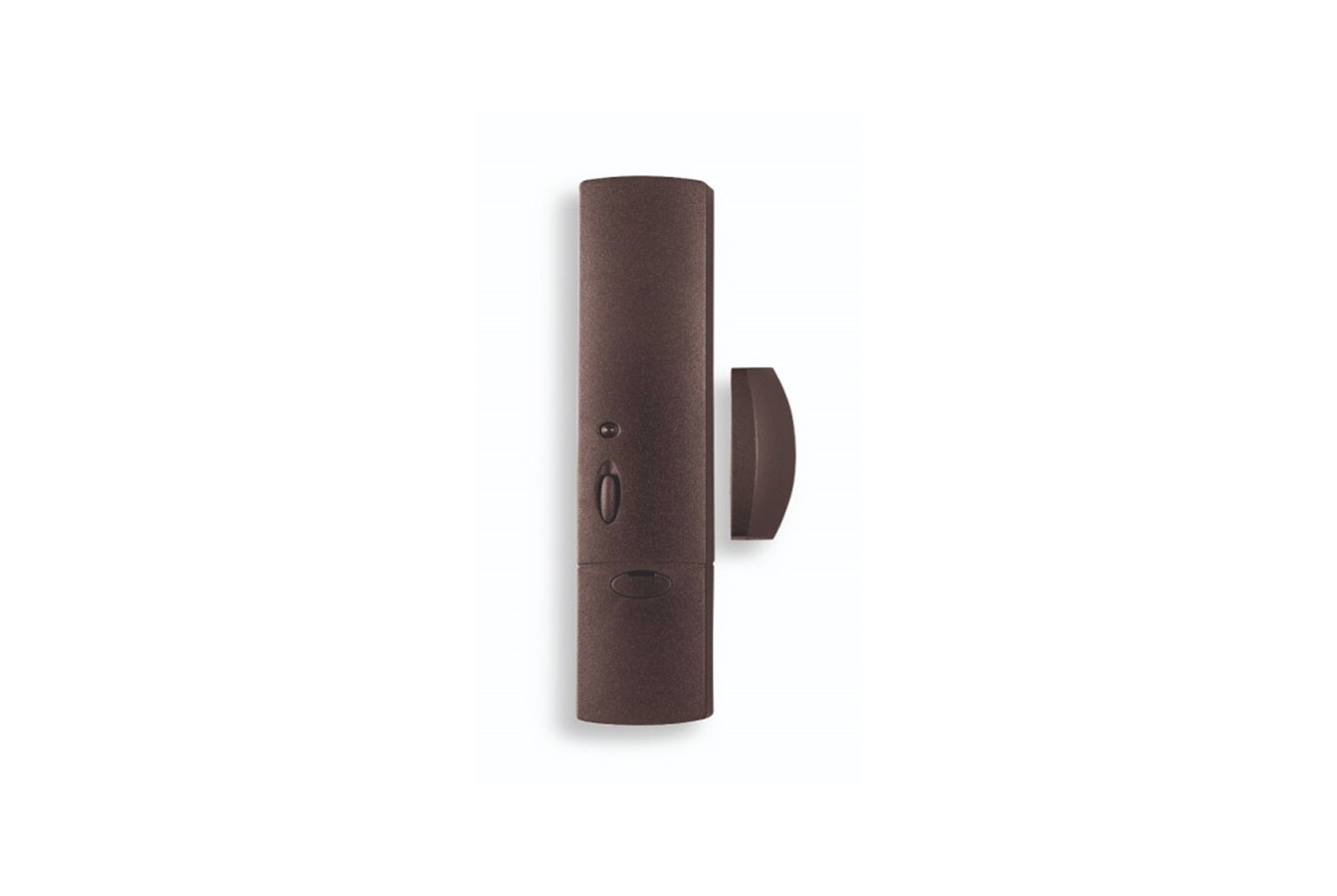

d'ouver­ture multi­con­tacts brun DIAG33APX

Pour la prot­ec­tion des issues, il est équipé d'un bornier perm­et­tant le raccordement de contacts déportés.

DIAG15

Prése­ntation du produit

Utilisé pour la prot­ec­tion des issues, il est équipé d’un contact magné­tique intégré et d’un bornier perm­et­tant de raccorder d’autres contacts déportés (contact en saillie, contact grand espa­cement…) ou des capt­eurs spéci­fiques (capt­eurs pour volets roulants, capt­eurs de bris de vitre), évitant ainsi la multi­p­lica­tion des détec­teurs.

Les contacts et capt­eurs* pouvant être raccordés sur le détec­teur d’ouver­ture multi­con­tacts :

Capteur de bris de vitre : réfs. Blanc D8920 - Brun D8919

Collé dans l’angle d’une vitre à protéger, il permet de déclencher le système d’alarme en cas de bris de vitre. La détec­tion est assurée pour tous les points d’impact compris dans un rayon de 2,5 m autour du capteur. Il est poss­ible de raccorder en série jusqu’à 5 contacts déportés sur un même détec­teur d’ouver­ture, sans dépa­sser toute­fois 3 m de long­ueur de fils.

Capteur d’ouver­ture pour volet roulant : réf. MAA01X
Placé à l’inté­rieur du caisson du volet roulant, il permet de déclencher le système d’alarme si une pers­onne tente de soul­ever ou arracher le volet roulant.

Contact d’ouver­ture universel, protégé, filaire : réfs. Blanc D8931 - Brun D8932
Placé à l’inté­rieur de votre habi­ta­tion, il est utilisé pour la prot­ec­tion des issues. Il peut être installé soit en saillie (pose identique à celle de l’aimant fourni avec le détec­teur) soit enca­stré pour une installa­tion plus disc­rète. Il est poss­ible de raccorder en série jusqu’à 5 contacts déportés sur un même détec­teur d’ouver­ture, sans dépa­sser toute­fois 10 m de long­ueur de fils au total.
Exemple d’applica­tion : Protéger une baie vitrée couliss­ante aussi bien à gauche qu’à droite, le raccordement d’un contact déporté sur le détec­teur d’ouver­ture multi­con­tact permet de sécu­riser inté­gr­a­l­ement la baie vitrée sans multi­p­lier le nombre de détec­teurs.

Contact d’ouver­ture grand espa­cement filaire : réf. D8921
Parti­cu­liè­rement adapté pour protéger les issues dont l’écar­tement entre le dormant et l’ouvrant est supé­rieur à 5 mm. Poss­i­bi­lité de raccorder en série jusqu’à 5 contacts d’ouver­ture grand espa­cement déportés sur un même détec­teur d’ouver­ture sans dépa­sser toute­fois 3 m de long­ueur de fils.

* Les produits sont garantis 2 ans.







Atouts


Produit super­visé par la centrale : surveillance de la liaison radio, de l’auto­prot­ec­tion et de l’état de la pile.


Auto­prot­ec­tion à l’ouver­ture, à l’arrach­ement et à la coupure de la boucle des contacts déportés.




Carac­té­ri­stiques tech­niques


• Usage inté­rieur


• Indice de prot­ec­tion : IP31 / IK04


• Tempér­a­ture de fonc­t­ionnement : -10°C à +55°C


• Autonomie : 4 ans


• Alimentation fournie : 2 piles alca­lines 1,5 V type LR03


• Garantie : 5 ans


• Existe en blanc : DIAG32APX




Télé­charger le guide d'installa­tion et d'utilisa­tion

  • Détecteur d'ouverture multicontacts

    DIAG32APX

    pdf1,28 MB
